当前位置

首页 > 技术支持

螺杆医生（常见损伤分析）

在线订购

详情

破壞模式：剝蝕

剝蝕屬於材料接觸疲勞破壞的形式。鋼珠滾動時，軌道次表面之最大剪應力區產生初始裂紋，經由反覆應力作用後裂紋成長至材料表面，材料剝落後呈現坑洞的形貌。

發生主因：
達使用理論壽命、該接觸位置負荷過高。

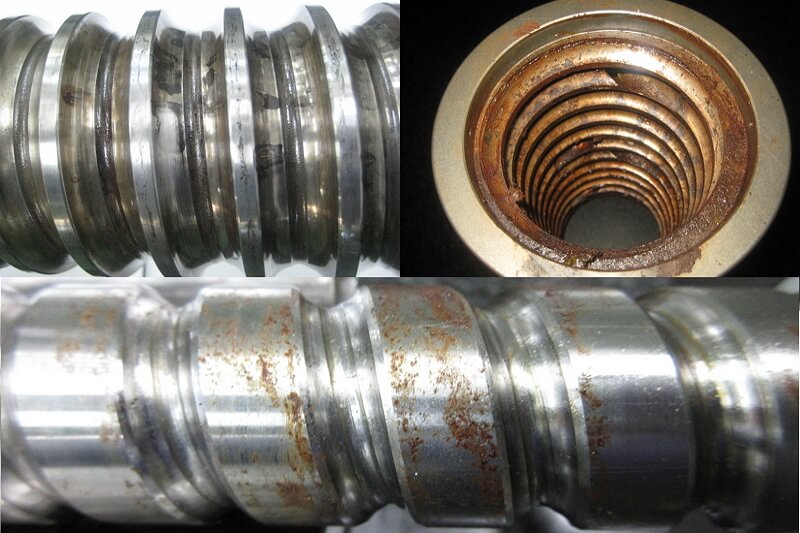

破壞模式：鏽蝕

含水性的液體或處於高溫差、高濕度之環境，水氣導致螺桿產生銹斑，甚至長時間運轉後甚至導致大面積的鏽蝕。

發生主因：
高濕度環境、水溶液入侵、潤滑油脂防護失效。

破壞模式：燒傷

當螺桿受到負荷時，不免產生磨擦力。在潤滑不足的狀況下，摩擦熱無法有效地排除，潤滑劑無法發揮正常功能，導致軌道面過熱呈現黃褐色。

發生主因：
潤滑不良、負荷過重。

破壞模式：破裂

承受過大的負荷導致鋼珠迴流不順，使得軌道面應力集中與異常磨損，超出材料可承受範圍後，最終導致表面崩裂。

發生主因：
外部衝擊力過大、循環異常。

破壞模式：肩部斷裂

運轉時螺桿肩部反覆受到彎曲的力量，使得初始裂紋自A→B→C最終斷裂。

發生主因：
組裝偏擺過大、肩部幾何偏擺過大、肩部強度不足

破壞模式：異物入侵

於高粉塵環境中，外在的粉屑無法被有效的隔絕入侵螺帽內部，長時間使用將導致運轉不順，甚至迴流系統阻塞。

發生主因：
粉屑粒徑小於防塵配件之防護能力。

破壞模式：切削液、冷卻液入侵

切削液、冷卻液與潤滑油脂相衝突，導致油脂異常失效與變色。

發生主因：
管路洩漏、防護失效、潤滑油脂變質。

上一个：线性滑轨技术手册及安装指南

下一个：线轨医生（常见损伤分析）

技术支持

CLASSIFICATION

热点新闻

NEWS CENTER

联系方式

电话：021-36352566

支持：13162545178

邮箱：qingtie@vip.163.com

地址：上海市岭南路1115号中铁大厦
